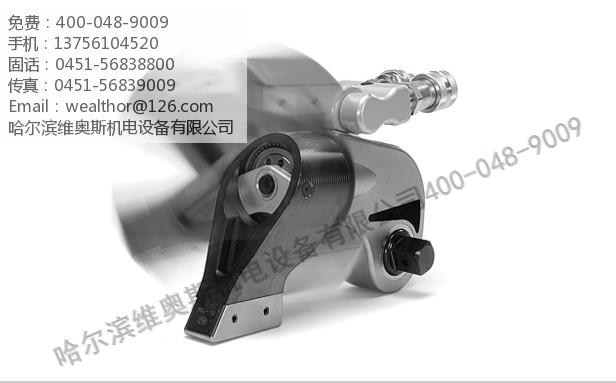

方驅液壓扭力扳手
TWSD系列的扭力扳手的優勢如下:
- 重量輕、殼體強度高。
- 卓越的抗扭性能。
- 快速的操作周期。
- 優質的棘輪棘爪材質。
- 浮動的活塞連桿設計。
- 內置安全釋放閥機構。
- 緊固的一體成型殼體構造。
- 緊湊的框架尺寸。
- 更換方驅驅動頭只需按下按鈕。
- 表面經過防腐處理。
- 360° 的可旋轉力臂。
- 反作用力臂采用按鈕式插接。
- 大流量的可旋轉接頭。
- 結構精簡。
- 恒定的扭矩輸出。
- 完全密閉的驅動機構。
- 扭矩輸出值精確。
- 享有終身保修。
扭力扳手
型號 |
方驅 |
最大扭矩值 |
重量 |
| (in.) |
(mm) |
(ft. lbs.) |
(Nm) |
(lbs.) |
(kg) |
| TWSD1 |
3/4 |
19.0 |
1,390 |
1800 |
5.1 |
2.3 |
| TWSD3 |
1 |
25.4 |
3,070 |
4160 |
9.9 |
4.5 |
| TWSD6 |
1 1/2 |
38.1 |
6,020 |
8157 |
17.4 |
7.9 |
| TWSD11 |
1 1/2 |
38.1 |
10,940 |
14823 |
28.9 |
13.1 |
| TWSD25 |
2 1/2 |
63.5 |
24,700 |
33496 |
65.0 |
29.5 |
注意:為恰當?shù)厥褂霉ぞ呒捌渑浼堅谑褂们伴喿x操作手冊。
液壓扳手
型號 |
L1 |
L2 |
L3 |
H1 |
R |
W1 |
W2 |
| (in.) |
(mm) |
(in.) |
(mm) |
(in.) |
(mm) |
(in.) |
(mm) |
(in.) |
(mm) |
(in.) |
(mm) |
(in.) |
(mm) |
| TWSD1 |
5.5 |
139 |
6.7 |
170 |
4.4 |
112 |
5.7 |
145 |
1.1 |
28 |
1.3 |
33 |
4.0 |
102 |
| TWSD3 |
6.7 |
170 |
7.7 |
196 |
4.9 |
124 |
6.9 |
175 |
1.5 |
38 |
1.8 |
46 |
5.0 |
127 |
| TWSD6 |
7.7 |
196 |
9.3 |
236 |
5.6 |
142 |
8.1 |
206 |
1.8 |
46 |
2.0 |
51 |
6.3 |
162 |
| TWSD11 |
9.2 |
234 |
11.5 |
292 |
7.0 |
178 |
9.5 |
241 |
2.2 |
56 |
2.4 |
61 |
7.7 |
196 |
| TWSD25 |
12.0 |
305 |
14.8 |
376 |
9.1 |
231 |
12.4 |
315 |
2.8 |
71 |
3.0 |
76 |
9.4 |
239 |
備注: 上述尺寸可能存有少于偏差。如需極為精確的尺寸請詢制造商。

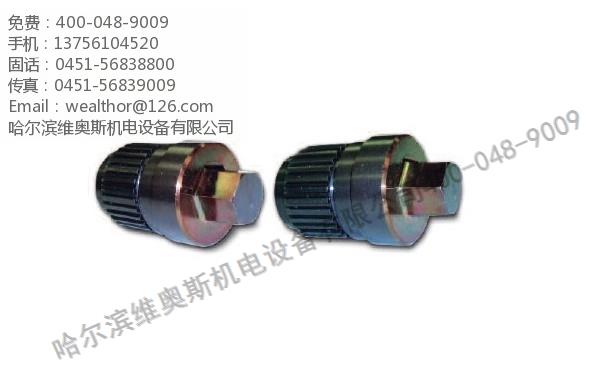

六角驅動頭
扭力扳手
型號 |
英制 |
|
公制 |
| 訂貨號 |
六角對邊尺寸
A/F (in.) |
訂貨號 |
六角對邊尺寸
A/F (mm) |
| TWSD1 |
TWD1-063 |
5/8 |
TWD1-017 |
17 |
| |
TWD1-075 |
3/4 |
TWD1-019 |
19 |
| |
TWD1-088 |
7/8 |
TWD1-022 |
22 |
| |
TWD1-100 |
1 |
TWD1-024 |
24 |
| |
|
|
TWD1-027 |
27 |
| |
| TWSD3 |
TWD3-063 |
5/8 |
|
TWD3-017 |
17 |
| |
TWD3-075 |
3/4 |
TWD3-019 |
19 |
| |
TWD3-088 |
7/8 |
TWD3-022 |
22 |
| |
TWD3-100 |
1 |
TWD3-024 |
24 |
| |
TWD3-113 |
1 1/8 |
TWD3-027 |
27 |
| |
TWD3-125 |
1 1/4 |
TWD3-030 |
30 |
| |
TWD3-138 |
1 3/8 |
TWD3-032 |
32 |
| |
| TWSD6 |
TWD6-088 |
7/8 |
|
TWD6-022 |
22 |
| |
TWD6-100 |
1 |
TWD6-024 |
24 |
| |
TWD6-113 |
1 1/8 |
TWD6-027 |
27 |
| |
TWD6-125 |
1 1/4 |
TWD6-030 |
30 |
| |
TWD6-138 |
1 3/8 |
TWD6-032 |
32 |
| |
TWD6-150 |
1 1/2 |
TWD6-036 |
36 |
| |
TWD6-163 |
1 5/8 |
TWD6-041 |
41 |
| |
| TWSD11 |
TWD11-113 |
1 1/8 |
|
TWD11-027 |
27 |
| |
TWD11-125 |
1 1/4 |
TWD11-030 |
30 |
| |
TWD11-138 |
1 3/8 |
TWD11-032 |
32 |
| |
TWD11-150 |
1 1/2 |
TWD11-036 |
36 |
| |
TWD11-163 |
1 5/8 |
TWD11-041 |
41 |
| |
TWD11-175 |
1 3/4 |
TWD11-046 |
46 |
| |
| TWSD25 |
TWD25-150 |
1 1/2 |
|
TWD25-036 |
36 |
| |
TWD25-163 |
1 5/8 |
TWD25-041 |
41 |
| |
TWD25-175 |
1 3/4 |
TWD25-046 |
46 |
| |
TWD25-188 |
1 7/8 |
TWD25-050 |
50 |
| |
TWD25-200 |
2 |
TWD25-055 |
55 |
| |
TWD25-225 |
2 1/4 |
TWD25-060 |
60 |
| |
TWD25-250 |
2 1/2 |
TWD25-065 |
65 |
| |
TWD25-275 |
2 3/4 |
TWD25-070 |
70 |
產品參數可能會在不告知的情況下更新。

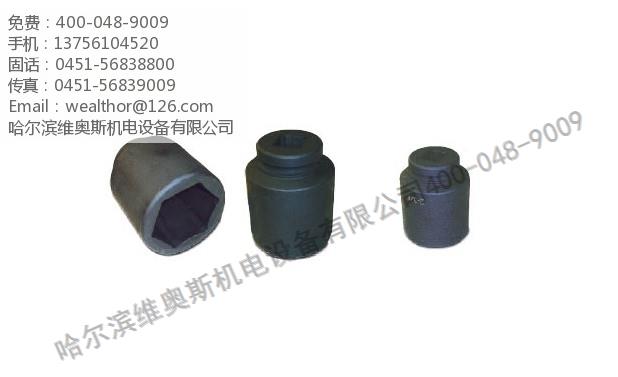

DEEPWELL IMPACT SOCKETS
| 英制 |
套筒尺寸
(in.) |
訂貨號 |
| 3/4" 方驅 |
1" 方驅 |
1 1/2" 方驅 |
2 1/2" 方驅 |
| 7/8 |
TWSIA088 |
TWSIB088 |
- |
- |
| 1 1/16 |
TWSIA106 |
TWSIB106 |
- |
- |
| 1 1/4 |
TWSIA125 |
TWSIB125 |
- |
- |
| 1 3/8 |
TWSIA138 |
TWSIB138 |
- |
- |
| 1 7/16 |
TWSIA144 |
TWSIB144 |
- |
- |
| 1 5/8 |
TWSIA163 |
TWSIB163 |
TWSIC163 |
- |
| 1 13/16 |
TWSIA181 |
TWSIB181 |
- |
- |
| 2 |
TWSIA200 |
TWSIB200 |
TWSIC200 |
- |
| 2 3/16 |
TWSIA219 |
TWSIB219 |
TWSIC219 |
- |
| 2 3/8 |
TWSIA238 |
TWSIB238 |
TWSIC238 |
- |
| 2 9/16 |
- |
TWSIB256 |
TWSIC256 |
- |
| 2 3/4 |
- |
TWSIB275 |
TWSIC275 |
- |
| 2 15/16 |
- |
TWSIB294 |
TWSIC294 |
- |
| 3 1/8 |
- |
TWSIB313 |
TWSIC313 |
TWSIF313 |
| 3 3/8 |
- |
TWSIB338 |
TWSIC338 |
TWSIF388 |
| 3 1/2 |
- |
TWSIB350 |
TWSIC350 |
TWSIF350 |
| 3 3/4 |
- |
TWSIB375 |
TWSIC375 |
TWSIF375 |
| 3 7/8 |
- |
TWSIB388 |
TWSIC388 |
TWSIF388 |
| 4 1/8 |
- |
TWSIB413 |
TWSIC413 |
TWSIF413 |
| 4 1/4 |
- |
TWSIB425 |
TWSIC425 |
TWSIF425 |
| 4 5/8 |
- |
- |
TWSIC463 |
TWSIF463 |
| 5 |
- |
- |
- |
TWSIF500 |
| 5 3/8 |
- |
- |
- |
TWSIF538 |
| 5 3/4 |
- |
- |
- |
TWSIF575 |
| 6 1/8 |
- |
- |
- |
TWSIF613 |
| 公制 |
套筒尺寸
(mm) |
訂貨號 |
| 3/4" 方驅 |
1" 方驅 |
1 1/2" 方驅 |
2 1/2" 方驅 |
| 22 |
TWSMAO22 |
TWSMB022 |
|
|
| 24 |
TWSMAO24 |
TWSMB024 |
|
|
| 32 |
TWSMAO32 |
TWSMB032 |
|
|
| 36 |
TWSMAO36 |
TWSMB036 |
|
|
| 41 |
TWSMAO41 |
TWSMB041 |
TWSMC041 |
|
| 46 |
TWSMAO46 |
TWSMB046 |
|
|
| 50 |
TWSMAO50 |
TWSMB050 |
|
|
| 55 |
|
TWSMB055 |
|
|
| 60 |
|
TWSMB060 |
TWSMC060 |
|
| 65 |
|
TWSMB065 |
TWSMC065 |
|
| 70 |
|
TWSMB070 |
TWSMC070 |
|
| 75 |
|
|
TWSMC075 |
|
| 80 |
|
TWSMB080 |
TWSMC080 |
TWSMF080 |
| 85 |
|
TWSMB085 |
TWSMC085 |
TWSMF085 |
| 90 |
|
TWSMB090 |
TWSMC090 |
TWSMF090 |
| 95 |
|
TWSMB095 |
TWSMC095 |
TWSMF095 |
| 100 |
|
TWSMB0100 |
|
TWSMF100 |
| 110 |
|
TWSMB0110 |
TWSMC110 |
TWSMF110 |
| 115 |
|
|
TWSMC115 |
TWSMF115 |
| 120 |
|
|
TWSMC120 |
|
| 135 |
|
|
|
TWSMF135 |
| 150 |
|
|
|
TWSMF150 |
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
產品參數可能會在不告知的情況下更新。
|
