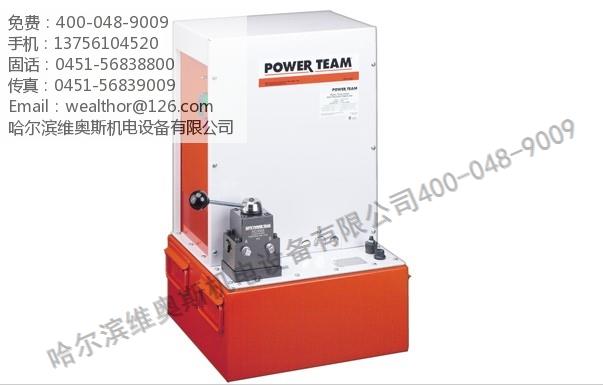

- 即使在電壓下降10%時人仍可滿載啟動操作。
- 電子關斷特性可防止在電源供應中斷時無意中重新啟動馬達。
- 內置式溢流閥限定壓力至700 bar。外置式溢流閥可在70到700 bar之間進行壓力調整。
- 泵在出廠時已裝有 2,24 kW, 380 V, 50 Hz. 3 相馬達。其他電器配置也可提供。參見下頁定貨信息。
- 泵遙控器控制回路為24 V以增加用戶/操作者的安全。
- 2,24kW(3相) 馬達帶有過熱保護。馬達啟動器及加熱元件作為標準配置，不另外計價!
- 金屬外殼可使馬達及電子元件不受潮濕及塵土侵蝕。
- 泵操作在OSHA最大噪音限制之下。
-
| 訂貨號 |
適用油缸
類型 |
規格描述 |
閥
類型 |
閥
型號 |
閥
功能 |
馬達 |
油箱可用油量(L) |
| PQ1203-E380 |
單作用 |
2,24 kW 馬達，21.6L油箱，手動控制閥。 |
3通 |
9520* |
前進/保持/回退 |
2,24 kW, 400 V
50 Hz, 3相 |
20,5 |
| PQ1203S-E380 |
單作用 |
PQ1203-50-380，帶電磁遙控操作控制閥。 |
3通 |
9599† |
前進/保持/回退 |
2,24 kW, 400 V
50 Hz, 3相 |
20,5 |
| PQ1204-E380 |
雙作用 |
2,24 kW 馬達，21.6L油箱，手動控制閥。 |
4通 |
9506* |
前進/保持/回退 |
2,24 kW, 400 V
50 Hz, 3相 |
20,5 |
| PQ1204S-E380 |
雙作用 |
PQ1204-50-380，帶電磁遙控操作控制閥。 |
4通 |
9512† |
前進/保持/回退 |
2,24 kW, 400 V
50 Hz, 3相 |
20,5 |
|
* 手控閥。泵裝有啟動/停止/暫停開關以控制馬達。
† 電磁閥。泵裝有帶3.1m電纜的遙控控制器。
†† PQ120系列也提供230V 60 Hz或220/380V 50 Hz規格。
請?jiān)谟嗁彆r(shí)詢問詳情。
例如：用于60Hz規格相應的訂貨號為PQ1204S-230;
用于50Hz規格相應的訂貨號為PQ1204S-50-220或PQ1204S-50-380
PQ120系統還能提供575V 60 Hz規格。詳情請?jiān)児S。
‡ 有些特殊設定Power Team泵也可提供，但未在本樣本目錄中列出。Power Team能“為訂單而組裝”帶特殊的密封件、電壓、閥、泵及釋放閥設定等。如您有特殊的需求，請聯絡您的當?shù)卮砩袒騊ower Team工廠。
|
|
訂貨號
|
最大
輸出壓力
(bar) |
轉速
rpm |
不帶載/700bar
壓力噪聲
(dBA) |
115V 700bar
下的amp |
不同壓力下的流量
(L/min.) |
7
(bar) |
70(bar) |
350
(bar) |
700(bar) |
PQ120
系列 |
700 |
7,725 |
73/78* |
詳情見說明 |
9,7 |
2,1 |
1,7 |
1,6 |
| * 在0.9m距離周圍的測試數據。 |
|
訂貨號
|
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
H
(mm) |
J
(mm) |
K
(mm) |
重量
(kg)
|
PQ120
系列 |
638,2 |
362,0 |
393,7 |
184,2 |
308,0 |
338,2 |
373,1 |
236,6 |
122,2 |
1/2-20 UNF |
74,4** |
| ** 總重包括油及3通電磁閥，如用手控閥則減去4.5kg |
