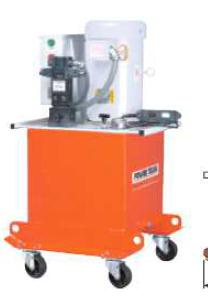

適合于驅動高噸位雙作用油缸，單個或多個油缸均可應用。最大負載能力1000噸。
- 雙速，大油量輸出可達16L/min。
- 低噪音，73 - 80dBA。
- 積分式電子關斷特性可防止在電源供應中斷時無意中重新啟動馬達。過電流保護可防止由于過熱而造成馬達的損壞。
- “停止”和“啟動”按鈕電壓為24V。PE4004具有一個3位4通手控閥。PE4004S則具有一個電壓為24V手動遙控開關的3位4通電磁閥。
- 外置式溢流閥可在100 -700 bar之間進行壓力調整。
- 結實的50.8mm萬向輪使泵易于移動操控。
- 由一個雙重電壓7.46kW，3相，1437rmp的馬達驅動。
- 3相馬達具備了所有操作泵所必需的電子元件。客戶在訂購時無需額外支付。
- 15 bar壓力下的輸出油量為16L/min，700 bar壓力下的輸出油量為5.6L/min。
| 訂貨號 |
適用油缸
類型 |
規格描述 |
控制閥
類型 |
控制閥
訂貨號 |
控制閥
功能 |
馬達†† |
油箱
可用油量
(L) |
| PE4004-E380 |
雙作用 |
7,46 kW液壓泵，帶75,5L油箱及手控閥。 |
4通 |
9506 |
前進/保持/回退 |
7,46 kW, 400 V, 50 Hz, 3相 |
64,4 † |
| PE4004S-E380 |
雙作用 |
PE4004，帶遠程控制電磁閥。 |
4通 |
9512** |
前進/保持/回退 |
7,46 kW, 400 V, 50 Hz, 3相 |
64,4 † |
* 工廠可供其他電源規格的泵。如需230V 60Hz則訂貨號改為PE4004S-230。
** 帶遙控的電磁閥
† 可用油量是基于灌油至距油箱蓋下57mm的推薦高度而計算得到的
†† PE400系列可提供220/380V，50 Hz以及460V，60 Hz，請?jiān)谟嗀洉r(shí)注明如:PE4004-50-380或460V的PE4004-460。
注意：根據需要，也可提供用于彈簧復位的油缸控制閥，請?jiān)児S。 |
| 訂貨號 |
最大
輸出
壓力
(bar) |
轉速
(rmp) |
不帶載/
700bar
壓力下噪音
(dBA) |
700bar
壓力下的
電流強度
(A) |
不同壓力下的流量
(L/min.) |
15
(bar) |
90
(bar) |
350
(bar) |
700
(bar) |
| PE4004 |
700 |
1437 |
73-80 |
6 |
16 |
14 |
6 |
5,6 |
| PE4004S |
700 |
1437 |
73-80 |
6 |
16 |
14 |
6 |
5,6 |
| 訂貨號 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
腳輪
間距
(mm) |
F
腳輪
安裝孔
(mm) |
含油
重量*
(kg)
|
| PE4004 |
923,9 |
635,0 |
609,6 |
539,8 |
393,7 |
546,1 |
223,2 |
| PE4004S |
923,9 |
635,0 |
609,6 |
539,8 |
393,7 |
546,1 |
229,5 |
| * 加裝5萬向輪時，長度增加127mm，重量增加3.6kg。(泵已配備了4個直徑為102mm的萬向輪。) |
適合于驅動高噸位雙作用油缸，單個或多個油缸均可應用。最大負載能力1000噸。
- 雙速，大油量輸出可達16L/min。
- 低噪音，73 - 80dBA。
- 積分式電子關斷特性可防止在電源供應中斷時無意中重新啟動馬達。過電流保護可防止由于過熱而造成馬達的損壞。
- “停止”和“啟動”按鈕電壓為24V。PE4004具有一個3位4通手控閥。PE4004S則具有一個電壓為24V手動遙控開關的3位4通電磁閥。
- 外置式溢流閥可在100 -700 bar之間進行壓力調整。
- 結實的50.8mm萬向輪使泵易于移動操控。
- 由一個雙重電壓7.46kW，3相，1437rmp的馬達驅動。
- 3相馬達具備了所有操作泵所必需的電子元件�？蛻粼谟嗁彆r(shí)無需額外支付。
- 15 bar壓力下的輸出油量為16L/min，700 bar壓力下的輸出油量為5.6L/min。
| 訂貨號 |
適用油缸
類型 |
規格描述 |
控制閥
類型 |
控制閥
訂貨號 |
控制閥
功能 |
馬達†† |
油箱
可用油量
(L) |
| PE4004-E380 |
雙作用 |
7,46 kW液壓泵，帶75,5L油箱及手控閥。 |
4通 |
9506 |
前進/保持/回退 |
7,46 kW, 400 V, 50 Hz, 3相 |
64,4 † |
| PE4004S-E380 |
雙作用 |
PE4004，帶遠程控制電磁閥。 |
4通 |
9512** |
前進/保持/回退 |
7,46 kW, 400 V, 50 Hz, 3相 |
64,4 † |
* 工廠可供其他電源規格的泵。如需230V 60Hz則訂貨號改為PE4004S-230。
** 帶遙控的電磁閥
† 可用油量是基于灌油至距油箱蓋下57mm的推薦高度而計算得到的
†† PE400系列可提供220/380V，50 Hz以及460V，60 Hz，請?jiān)谟嗀洉r(shí)注明如:PE4004-50-380或460V的PE4004-460。
注意：根據需要，也可提供用于彈簧復位的油缸控制閥，請?jiān)児S。 |
| 訂貨號 |
最大
輸出
壓力
(bar) |
轉速
(rmp) |
不帶載/
700bar
壓力下噪音
(dBA) |
700bar
壓力下的
電流強度
(A) |
不同壓力下的流量
(L/min.) |
15
(bar) |
90
(bar) |
350
(bar) |
700
(bar) |
| PE4004 |
700 |
1437 |
73-80 |
6 |
16 |
14 |
6 |
5,6 |
| PE4004S |
700 |
1437 |
73-80 |
6 |
16 |
14 |
6 |
5,6 |
| 訂貨號 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
腳輪
間距
(mm) |
F
腳輪
安裝孔
(mm) |
含油
重量*
(kg)
|
| PE4004 |
923,9 |
635,0 |
609,6 |
539,8 |
393,7 |
546,1 |
223,2 |
| PE4004S |
923,9 |
635,0 |
609,6 |
539,8 |
393,7 |
546,1 |
229,5 |
| * 加裝5萬向輪時，長度增加127mm，重量增加3.6kg。(泵已配備了4個直徑為102mm的萬向輪。) |
|
